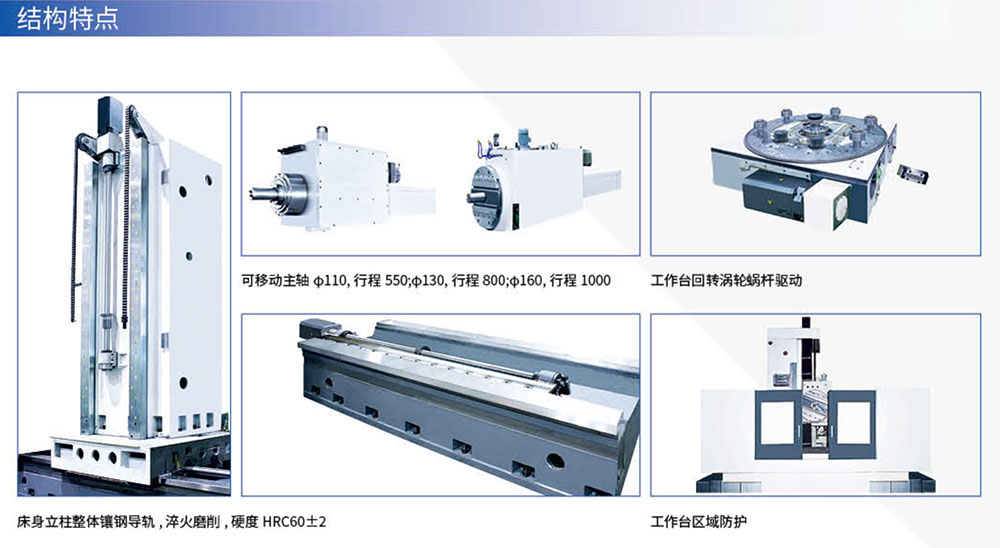

机床呈T字型布局形式，为单立柱、侧挂箱结构，工作台与其滑座沿横床身导轨移动(X向坐标)，立柱固定在滑座上沿纵床身导轨移动(Z向坐标)，主轴箱沿立柱导轨垂直方向移动 (Y 向坐标);呈T字型床身布局形式。数控工作台360 度回转(B坐标)，主轴(镗轴)(WE坐标)在铣轴内移动。

　　X、Y、Z轴采用整体镶钢导轨，经淬火、精加工后硬度可达 HRC60士2，正向与聚四氟乙烯贴塑板组成导轨副，侧向为滚动体导向,精度高，摩擦力小，精度保持性好，工作台回转圆导轨采用铸铁-聚四氟乙烯导轨副，内装进口止推轴承卸荷、采用双蜗杆机构以消除间隙，运动平稳、定位精度高。
